Аппарат для ручной лазерной сварки и резки Сварог Weld 2000 3.0
- Описание
- Комплектация
Преимущества лазерной сварки
- Сварка без коробления, деформации и прожогов
- Высокое качество шва c минимальной последующей обработкой
- Высокая скорость сварки и резки: в 4 раза быстрее, чем привычными способами
- Возможность работ с различными токопроводящими металлами: низкоуглеродистыми, легированными нержавеющими, оцинкованными сталями, а также алюминием и его сплавами.
- Минимальные эксплуатационные расходы и затраты на расходные материалы
Основное преимущество лазерной сварки, по сравнению с TIG и MIG/MAG сваркой, заключается в минимальной зоне термического влияния при одинаковой глубине проплавления и более высокой скорости сварки.
До 4-х раз быстрее — в зависимости от толщины металла и способа сварки
Преимущества Laser Weld 3.0
- Простая настройка и эксплуатация: не требует длительного обучения для достижения результата
- Управление осуществляется с помощью сенсорного цветного 7” LCD дисплея
- Русскоязычный интерфейс понятен российскому пользователю и увеличивает быстроту настроек режимов сварки или резки.
- Качественная сварка одним аппаратом разнородных металлических деталей и/или материалов разных толщин
- Минимальные эксплуатационные расходы и затраты на расходные материалы
Laser Weld 3.0 — это качественная сварка одним аппаратом разнородных металлических деталей и или материалов разных толщин
Функциональные особенности Laser Weld 3.0
- Оборудование для лазерной сварки и резки выбирается исходя из толщины обрабатываемого металла.

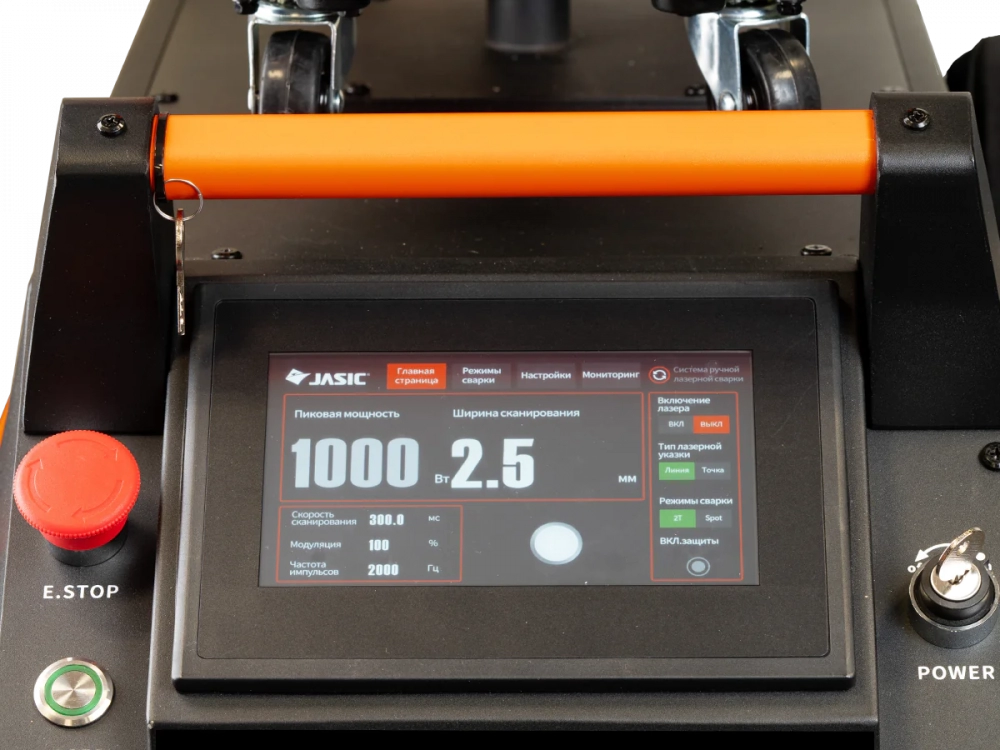

- Управление осуществляется с помощью промышленного контроллера, оснащенного сенсорным цветным 7” LCD дисплеем.
- Удобное визуальное слежение за лазерным лучом: точка или линия.
- Режим Spot сварки для качественных прихваток или точечных швов, за счет установки времени цикла и паузы.
- Быстрое переключение между режимами сварки за счет 9 ячеек памяти
- Оптимизированные параметры и режимы на уровне технологии и алгоритмов
Режим очистки
- Удаляет ржавчину, коррозию, оксидную пленку, следы побежалости на сварных соединениях.
- Подходит для удаления краски, защитных покрытий и изоляции.
- Очищает от масляных пятен нефтяного и органического происхождения. Позволяет подготовить поверхность перед проведением сварочных работ

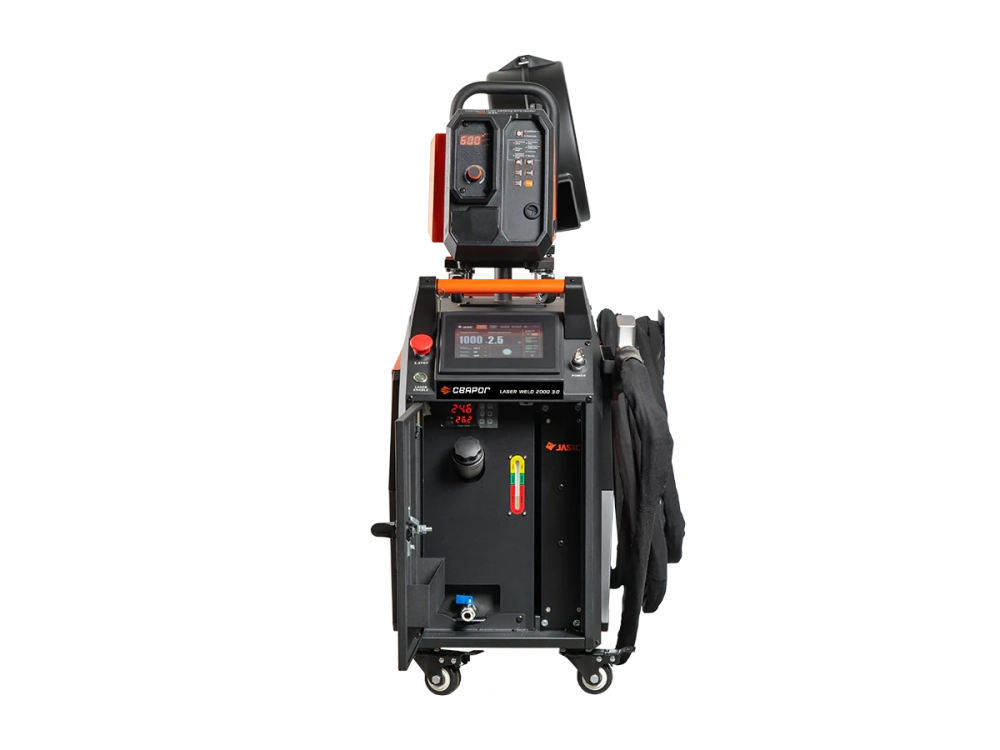

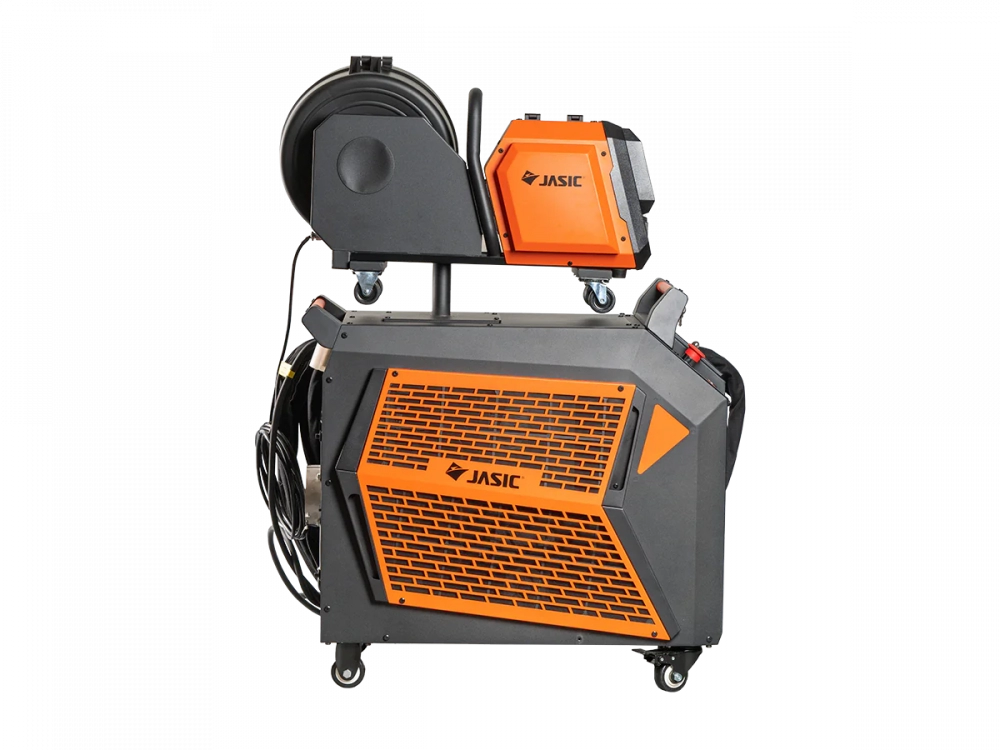

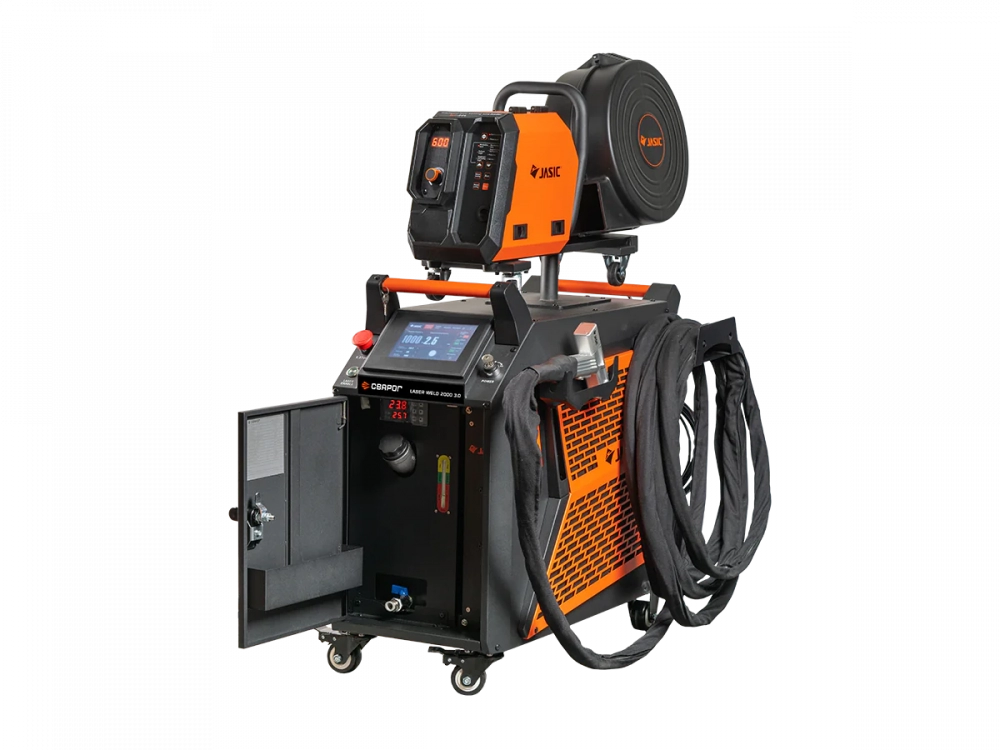

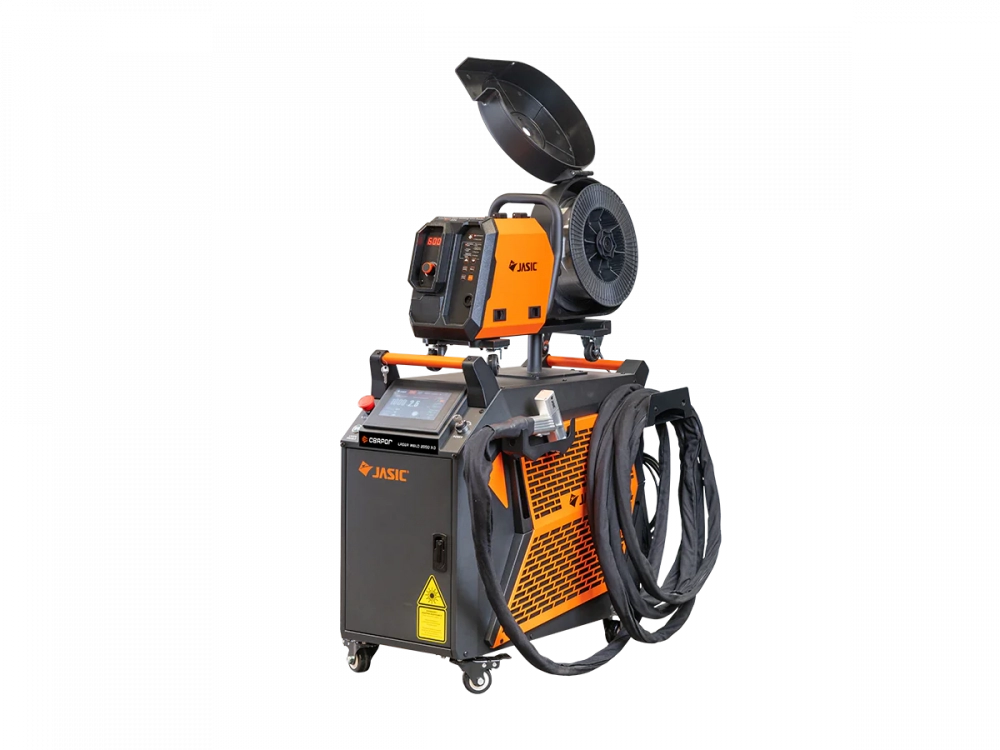

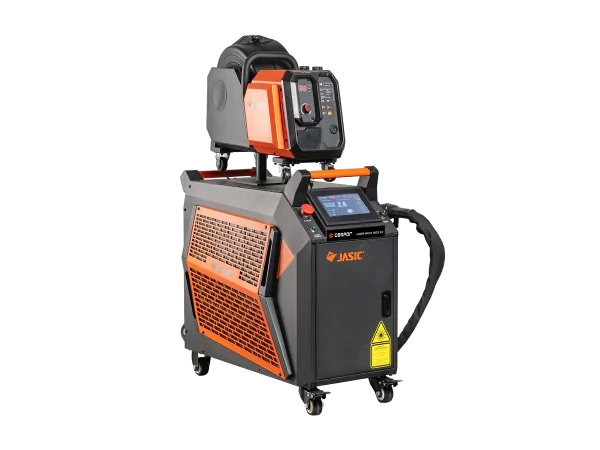

Аппараты Laser Weld 3.0 представляют собой единый комплекс, состоящий из нескольких узлов:
- Лазерный излучатель мощностью 1500/2000 Вт.
- Панель управления с сенсорным цветным 7” LCD дисплеем.
- Холодильная установка (чиллер) с индикатором температуры
- Устройство подачи проволоки
- Лазерная головка с оптоволоконным кабелем
Оборудование оснащено волоконным лазером. Эксплуатационный период лазерного излучателя составляет 100 000 часов или более 11 лет круглосуточной работы без ухудшения качества сварки или резки

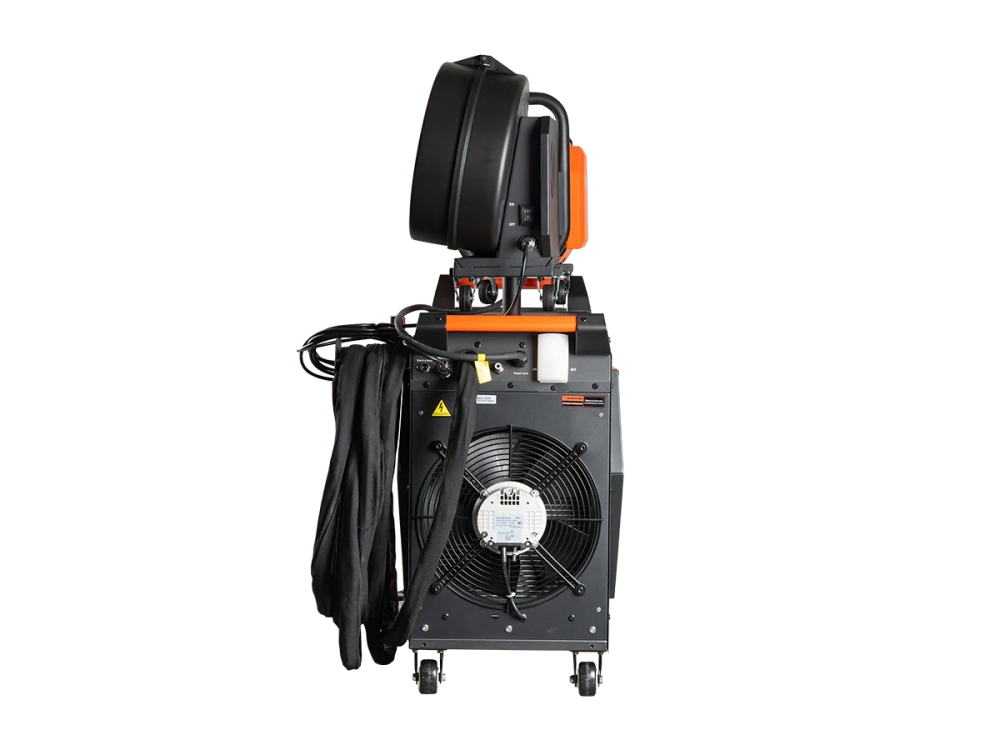

- Аппарат оснащен холодильной установкой (чиллер) с индикатором температуры, что позволяет точно регулировать температуру охлаждающей жидкости и исключить перегрев лазерной головки и оптоволоконного кабеля
- Регулируемая система охлаждения изменяет скорость вращения вентилятора в зависимости от выбранного режима мощности лазера
- Оборудование оснащено мониторингом состояния аппарата лазерной сварки, который показывает сигналы датчиков и системы. Также отображает основную информацию: серийный номер и версию ПО.
- Удобная транспортировка за счет поворотных колес со стопором и расположению ручек спереди и сзади
Лазерная головка нового поколения:
- Повышенная производительность режима очистки благодаря новым фокусирующим линзам ( увеличена ширина луча до 120 мм)
- Модель более компактная и эргономичная по сравнению с предыдущей версией
- Для лазерной головки на корпусе аппарата предусмотрено специальное крепление
Особенности механизма подачи проволоки
- 4-х роликовый механизм позволяет варьировать параметры подачи проволоки как в непрерывном, так и в импульсном режимах.
- Холостой прогон проволоки вперед/назад для заправки проволоки в направляющий канал
- Установка катушек с проволокой диаметром 0.8—1.6 мм D300 и D200, весом до 20 кг
- Время задержки подачи проволоки до и после сварочного процесса для получения качественного сварного шва
- Питание от основного аппарата 24 В
- Более простая и быстрая настройка подачи проволоки благодаря кнопкам на панели управления
- Повышенная мобильность устройства за счет установки колес
При эксплуатации лазерного аппарата для ручной сварки необходимо применять защитные очки (входят в комплектацию к аппарату) согласно требованиям ГОСТ 12.4.308-2016. Очки должны защищать от пропускания света длин волн лазера в указанном диапазоне (1080±10 нм).
Области применения:
- пищевая промышленность
- химическая промышленность
- автомобильная промышленность
- автотюнинг
- элементы интерьера/экстерьера /мебели производство декоративных изделий станкостроение
- производство декоративных изделий
- станкостроение
Комплект поставки:
- Лазерный источник Laser Weld 3.0 1 шт.
- Подающее устройство Laser Feed LWF-12 Digital 1 шт.
- Оптоволоконный кабель в сборе (м) 9 шт.
- Лазерная головка в сборе 1 шт.
- Очки защитные с кейсом 1 шт.
- Ключи для включения источника 2 шт.
- Кабель для подключения к ПК 1 шт.
- Фокусная линза D20T 4,5 F400 1 шт.
- Фокусная линза D20T 4,5 F800 1 шт.
- Флэш карта 1 шт.
- Кронштейн – держатель направляющего канала (установлен на головке) 1 шт.
- Телескопическая втулка кронштейна подающего устройства с наружной резьбой 1 шт.
- Телескопическая трубка сварочной головки 3.0 (Внутреняя резьба для сопел М17х1) 1 шт.
- Сопло AS - 12 с подачей проволоки Ø 0,8/1,0/1,2 мм (Наружняя резьба для сопел М17х1) 1 шт.
- Сопло CS - 12 с подачей проволоки Ø 0,8/1,0/1,2 мм (Наружняя резьба для сопел М17х1) 1 шт.
- Сопло ES - 12 с подачей проволоки Ø 0,8/1,0/1,2 мм (Наружняя резьба для сопел М17х1) 1 шт.
- Сопло BS - 16 с подачей проволоки Ø 1,6 мм (Наружняя резьба для сопел М17х1) 1 шт.
- Сопло FS - 16 с подачей проволоки Ø 1,6 мм (Наружняя резьба для сопел М17х1) 1 шт.
- Сопло С без подачи проволоки (Наружняя резьба для сопел М17х1) 1 шт.
- Сопло для резки (Наружняя резьба для сопел М17х1) 1 шт.
- Наконечник подачи проволоки Ø 0,8 мм 1 шт.
- Наконечник подачи проволоки Ø 1,0 мм 1 шт.
- Наконечник подачи проволоки Ø 1,2 мм 1 шт.
- Наконечник подачи проволоки Ø 1,6 мм 1 шт.
- Защитная линза 5 шт.
- Ролики подающего механизма 1,2 – 1,6 V мм 2 шт.
- Ролики подающего механизма 1,2 – 1,6 U мм 2 шт.
- Канал направляющий для сплошной проволоки Ø 0,8 – 1,6 (красный) 5м 1 шт.
- Канал направляющий для сплошной проволоки Ø 0,8 – 1,0 (синий) 3м 1 шт.
- Канал направляющий для алюминиевой проволоки Ø 0,8 – 1,6 (черный) 5м 1 шт.
- Кабель управления подающего устройства 7pin в сборе 5м 1 шт.
- Клемма заземления с кабелем в сборе (8м) 1 шт.
- Ключ рожковый 12/14 1 шт.
- Ключ рожковый 14/17 1 шт.
- Ключ шестигранный 1 шт.
- Ватные палочки 1 шт.
- Салфетка для очистки линз 1 шт.
- Газовый рукав Ø 6 мм (5м) 1 шт.
- Переходная трубка газового рукава Ø 10 мм 0,2 м 1 шт.
- Переходник 10/6 мм газового рукава 1 шт.
- Регулятор расхода газа 1 шт.
- Трубка Ø 6 мм 1 шт.
- Колеса подающего 4 шт.
- Паспорт 1 шт.
Характеристики
Мощность установки | 2000 Вт | |
Тип лазера | Волоконный | |
Дисплей | Сенсорный, цветной 7" | |
Тип интерфейса | QBH | |
Длинна волны лазера | 1080 ± 10 нМетр | |
Регулировка фокуса пучка света | ± 10 мм | |
Классификация лазерной установки | 4 класс | |
Система охлаждения | Жидкостная | |
Напряжение питающей сети | 220 В | |
Частота питающей сети: | 50 Гц | |
Подающий механизм | Выносной | |
Потребляемая мощность | 7.8 КВт | |
Габаритные размеры | 773×410×737 мм | |
Масса | 92 кг | |
Артикул производителя | 101648 |
