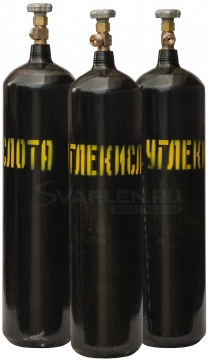

Баллон углекислотный 10 л. (новый, плоское дно)

Баллон углекислотный емкостью 10 литров предназначен для хранения и транспортирования углекислого газа, комплектуется вентилем, кольцом горловины, предохранительным (новые баллоны) колпаком, опорным башмаком.

Баллон окрашивается в черный цвет, надписи желтого цвета.

Углекислый газ поставляется по ГОСТ 8050-76. Для сварки используют сварочную углекислоту сортов I и II, которые отличаются лишь содержанием паров воды (соответственно 0,178 и 0,515 Н2О в 1 м3 СО2).

При применении углекислого газа вследствие большого количества свободного кислорода в газовой фазе сварочная проволока должна содержать дополнительное количество легирующих элементов с большим сродством к кислороду, чаще всего Si и Mn (сверх того количества, которое требуется для легирования металла шва). Наиболее широко применяется проволока Св-08Г2С.

Углекислотные баллоны, находящиеся в эксплуатации, должны подвергаться периодическому техническому освидетельствованию, которое включает:

• испытание на прочность и плотность под пробным давлением, Р пр = 3,5МПа (35 кгс/см2), которое проводится не реже чем 1 раз в 5 лет на установке для пневмоиспытания;
• внешний осмотр, который проводится при каждой приёмке от потребителя;
• запрещается эксплуатация баллонов, имеющих нарушения геометрии (вмятины, вздутия, общую бочкообразность и т.п.);
• баллоны не должны иметь следов повреждения краски огнем;
• баллоны с поражением ржавчиной свыше 30% поверхности баллона к обмену также не принимаются.

При удовлетворительных результатах на баллоне выбивается дата (месяц и год) произведённого испытания, следующего испытания, клеймо организации производящей аттестацию.
Паспорт углекислотного баллона находится на одной из его сторон, в нем содержится следующая информация о баллоне:

Надписи выбиты непосредственно на корпусе баллона в районе горловины. Иногда (особенно у старых баллонов) частично закрыты слоями краски и не видны.

1. Только для ацетиленовых баллонов. Символы "ЛМ" или "ПМ" - тип наполнителя баллонов (ЛМ - литая масса, ПМ - пористая масса). Запись "ПМ" не всегда соответствует действительности, т.к. случается, что завод заменил наполнитель не сделав об этом отметки на корпусе.
2. Заводской номер баллона.
3. Фактическая вместимость баллона по воде при изготовлении в литрах. При превышении мерной вместимости балона над заводской более чем на 1.5% баллон к дальнейшей эксплуатации не допускается (нарушение геометрии корпуса, риск образования микротрещин).
4. Фактическая масса корпуса баллона при изготовлении. При уменьшении массы корпуса против номинальной более чем на 7.5% баллон к дальнейшей эксплуатации не допускается (унос массы, коррозия и истончение стенки).
5. Рабочее ("Р") и проверочное ("П") давления баллона в атмосферах.
6. Дата изготовления и следующей переаттестации в формате "MM.ГГ.АААА", где "MM" - номер месяца изготовления, "ГГ" - две последние цифры года изготовления, "АААА" - год следующей переаттестации (либо "АА" - две последние цифры года следующей переаттестации). Буква "N" - клеймо завода, свидетельствующее о том, что запись относится к сведениям об изготовлении баллона.
7. Буквенно-цифровой шифр, обведенный в круг - клеймо завода или лаборатории, где проводилась переаттестация.
8. Сведения о дальнейшей переаттестации баллона в формате "MM.ГГ.АААА", где "MM" - номер месяца переаттестации, "ГГ" - две последние цифры года переаттестации, "АААА" - год следующей переаттестации (либо "АА" - две последние цифры года следующей переаттестации). Если баллон проходил несколько переаттестаций, то сведения о них, как правило, выбиваются друг под другом или, что реже, к существующей записи добавляется год следующей переаттестации в формате ".АА" и эта запись заверяется клеймом. При этом надпись приобретает следующий, например, вид: "R 1.92.97.02 R", что следует читать так: баллон переаттестовывался в январе 1992 года и, затем, в январе 1997 года снова прошел переаттестацию, которая будет действительна до января 2002. (символ "R" изображает здесь клеймо участка переаттестации)

Надписи на приведенном на рисунке баллоне следует читать так: баллон № 36847 изготовлен в феврале 1990 года. Масса корпуса 63.4 кг, вместимость 40.1 литра. Проведены гидравлические испытания корпуса на 225 атм, разрешенное номинальное (рабочее) давление 150 атм. В марте 1995 года баллон прошел очередную переаттестацию на участке "Ц4", дата следующей переаттестации - март 2000 года.

Характеристики
