Портальная машина термической резки Dragon 3.0, Сварог

  • Портальная машина термической резки Dragon 3.0, Сварог
  • Dragon 3.0
  • Dragon 3.0
  • Dragon 3.0
  • Dragon 3.0
  • Dragon 3.0
  • Dragon 3.0
  • Dragon 3.0
  • Dragon 3.0
  • Dragon 3.0
Код товара: 5798
Производитель: Сварог
Есть на складе
Бесплатная доставка по СПб
Самовывоз: Якорная, д. 5, к. 3А
Уточняйте цену
Оставить заявку

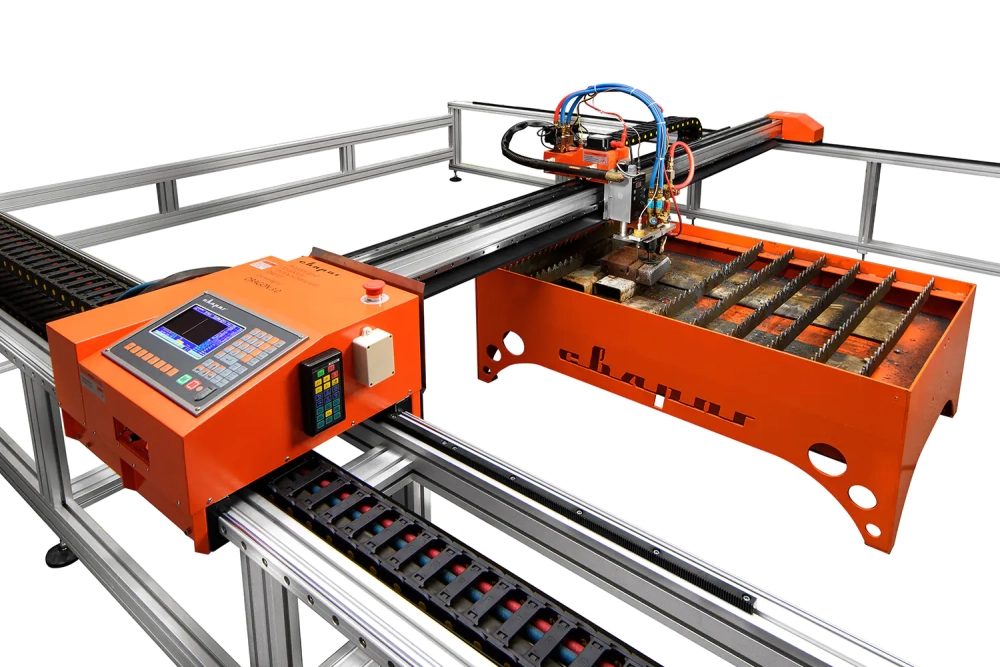

Портальная машина термической резки Сварог Dragon 3.0 предназначена для высокопроизводительной, высокоточной воздушно – плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм.

Машина может комплектоваться, как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия. Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем. Современная электронная и программная части позволяет производить необходимые корректировки и проектирование изделий с панели управления, без применения компьютера.

В штатную комплектацию входит пакет программного обеспечения FastCAM, благодаря которому черчение, раскрой и проверку нужных деталей, можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР таких как (Autocad, Компас, SolidWorks). Установка Dragon 3.0 полностью совместима с источниками плазменной резки ТМ «Сварог» CUT 100 (J78)/CUT 160 (J47).

Особенности модели:

  • Максимальный размер рабочей зоны 2500х6000 мм.

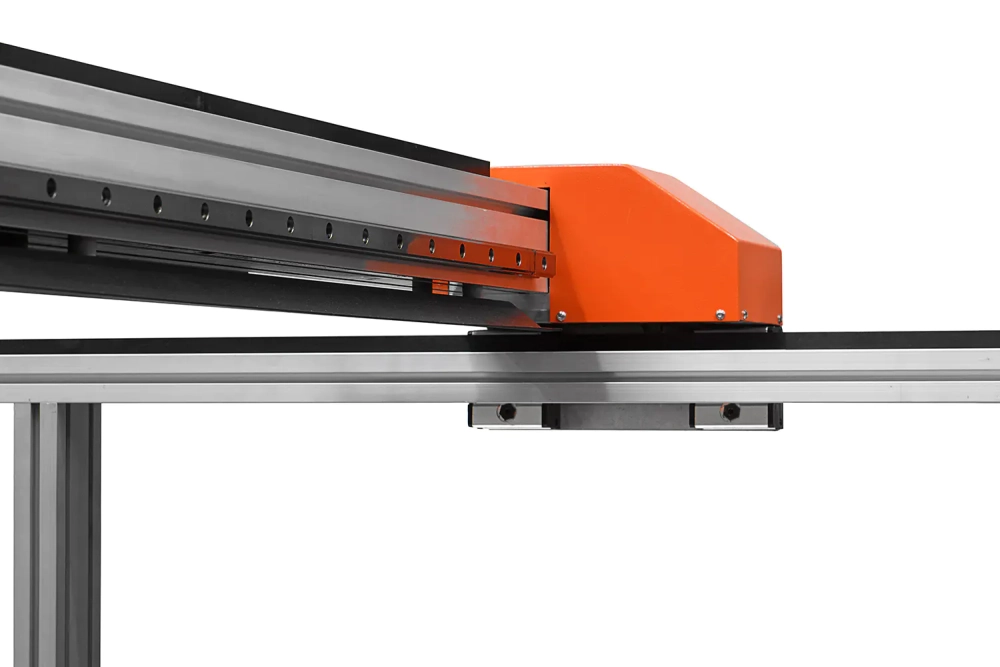

  • Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ.
  • Четыре приводных мотора постоянного тока.

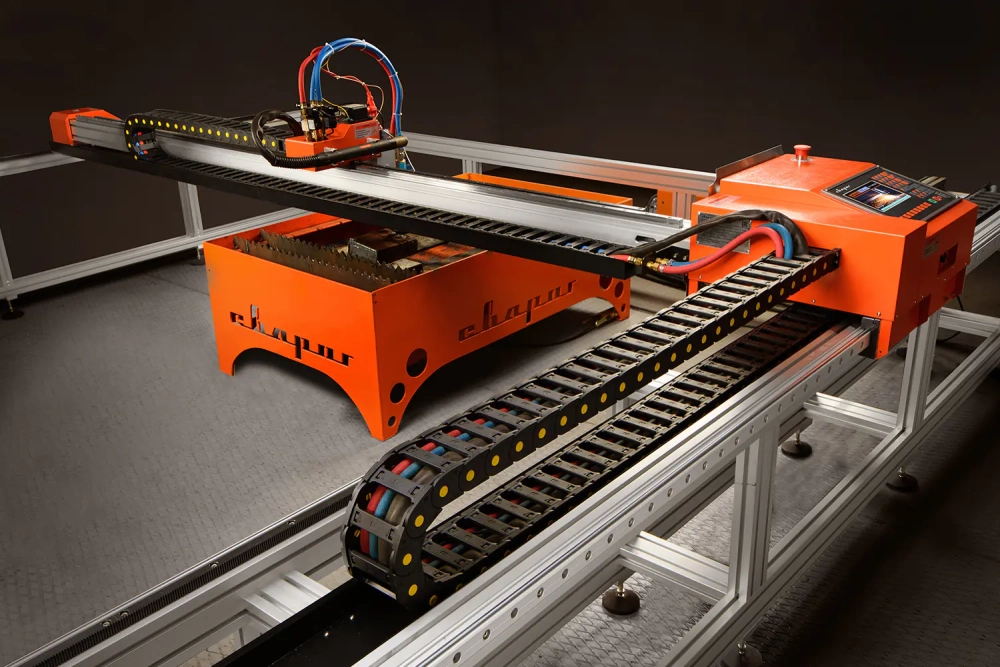

  • Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площадиразрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами.
  • Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины.
  •  Точность управления составляет +/- 0,1 мм.
  • Встроенная автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно-плазменной и газопламенной резки. Система АСКВ оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером. Перепад высоты может составлять до 100 мм.
  • Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом.
  • Система ЧПУ позволяет задавать высоту реза на поверхности листа, методом контактного поиска.
  • Возможность использовать как ручную, так и автоматическую систему контроля высоты.

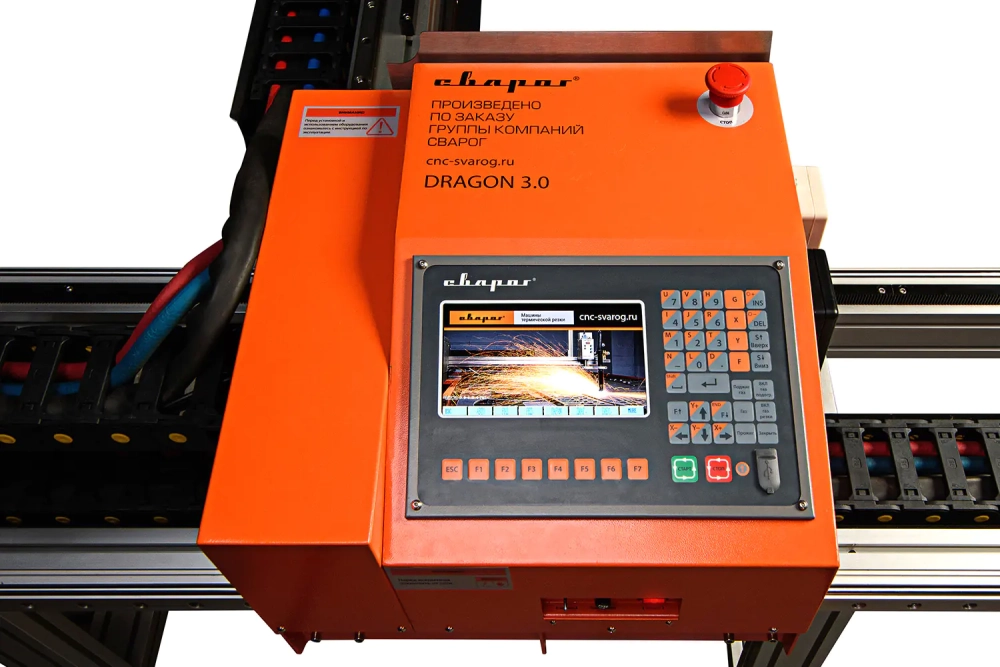

  • Dragon 3.0 оснащен встроенной панелью управления контроллера ЧПУ с промышленным процессором ARM 7 и 4Гб энергонезависимой памяти под пользовательские программы (шаблонов деталей).
  • Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

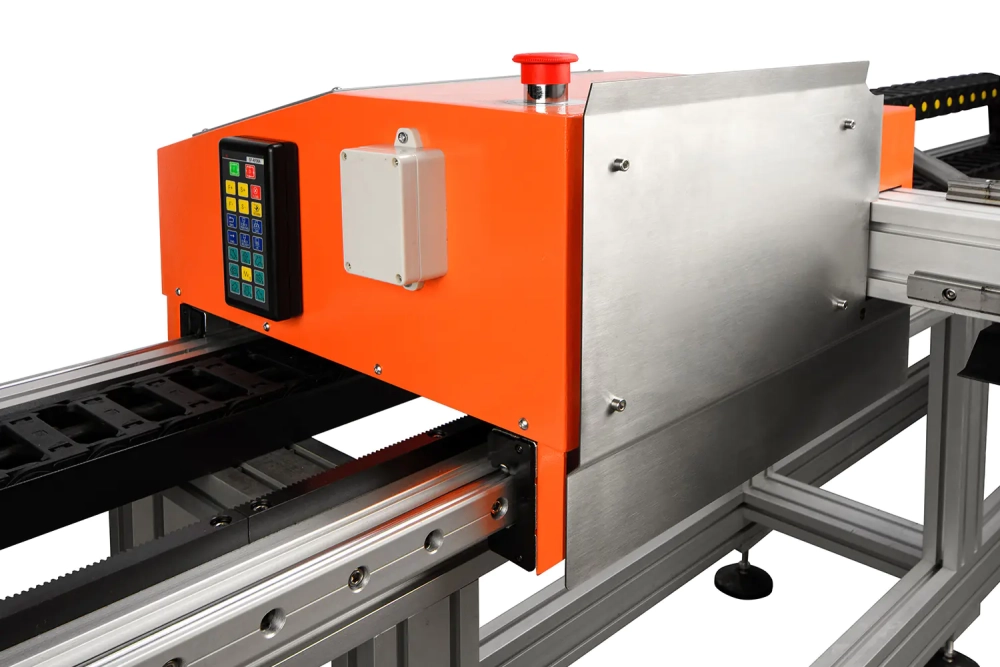

Возможность подключения беспроводного пульта управления:

  • Дальность действия до 20 метров;
  • Стабильная работа с высоковольтным поджигом дуги;
  • 23 функциональные клавиши;
  • 8 клавиш перемещения.

Характеристики

Напряжение питающей сети 220 В
Частота питающей сети 50 Гц
Потребляемая мощность 200 Вт
Дисплей Цветной, LCD 7˝
Процессор Industrial ARM–7 CPU
Объём памяти 4, без ограничений по обрабатываемым программам Гб
Программное обеспечение резки FastCAM
Рабочая зона резки (Ось-X × Ось-Y) 3000×2500 / 6000×2500 мм
Скорость перемещения 0–6000 мм/мин
Скорость резки Газ: 0–600, Плазма: 0–6000 мм/мин
Точность управления ±0,1 мм
Тип резки Газопламенная, плазменная
Толщина разрезаемого металла газом 5–150 мм
Газ Кислород
Горючий газ Ацетилен, Пропан
Толщина разрезаемого металла плазмой 1–40 мм
Класс защиты IP 10
Вес 196 кг
